Провод ПуГВ 1х6,0 (бухта 200м) Ж/З Поиск-1 (ПОИСК-1)

Описание

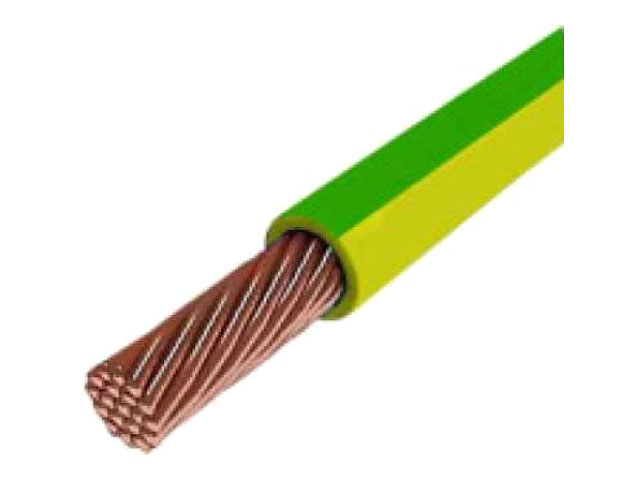

Провод одножильный c гибкой медной жилой, с изоляцией из поливинил-хлоридного пластиката, без оболочки
Конструкция:
– токопроводящие жилы проводов изготавливаются из медной проволоки и соответствуют 5 классу по ГОСТ 22483;
– сечение медных токопроводящих жил 10 мм2 ;
– количество изолированных жил – 1;
– изоляция выполнена из поливинилхлоридного пластиката;
– строительная длина проводов не менее100 м
Электрические параметры:
– электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины и температуру 20 °С, соответствует ГОСТ 22483;
– электрическое сопротивление изоляции провода, пересчитанное на 1 км длины и температуру 20 °С, не менее 5 МОм;
– изолированные жилы выдерживают испытание переменным напряжением категории ЭИ-2 по ГОСТ 23286;
– провод выдерживает в течение10 мин (с погружением в воду) испытание переменным напряжением 2,5 кВ частотой 50 Гц .
Механические параметры:
– изоляция выдерживает испытание на изгиб или удлинение при температуре минус 15 °С.
Стойкость к внешним воздействующим факторам:
– устойчив к воздействию пониженной температуры окружающей среды минус 50 °С;
– устойчив к воздействию повышенной температуры окружающей среды плюс 65 °С;
– стойкий к длительному воздействию относительной влажности воздуха: до 98 % при температуре окружающей среды до плюс 35 °С.
Безопасность:
– безопасен для потребителя и окружающей среды при эксплуатации в нормальных условиях;
– не распространяет горение при одиночной прокладке.
Надежность:
– срок службы не менее 20 лет;
– гарантийный срок эксплуатации – 5 лет
Указания по эксплуатации:
– предназначен для прокладки в стальных трубах, коробах, на лотках и др., для монтажа электрических цепей
– предназначен для эксплуатации при температуре окружающей среды от минус 50 °С до 65 °С и относительной влажности до 98 % при температуре 35°С.
– радиус изгиба при монтаже должен быть не менее 5 номинальных наружных диаметров
– длительно допустимая температура нагрева жил при эксплуатации не должна превышать 70 °С.
– допустимые токовые нагрузки кабелей при прокладке на воздухе должны соответствовать:Т*тпж=70°С; Т**окр.ср.=20°С- 59 А,Т*тпж=35°С; Т**окр.ср.=25°С- 22 А.
Провод ПуГВ является аналогом провода ПВ4.
